全固体リチウム硫黄電池の内部反応を高解像度で 可視化する手法を確立
―高速充放電とサイクル安定性を阻害する因子を解明―

2025年10月24日
国立大学法人東北大学
国立大学法人東海国立大学機構 名古屋大学
公益財団法人高輝度光科学研究センター
国立大学法人京都大学
国立研究開発法人科学技術振興機構(JST)

●放射光X線コンピュータ断層撮影(CT)^（注１）を用いて、全固体リチウム硫黄電池(SSLSB)の正極内部における充放電反応の空間分布を、高い空間分解能で可視化する手法を確立しました。
●正極全体にリチウムイオンを行き渡らせる電極スケールでのイオン輸送の遅さが、高速充放電と安定した充放電サイクルの両方を制限していることを明らかにしました。
●本手法により、電池内部で実際に何が起きているかを直接捉えることが可能になり、SSLSBを含む様々な電池系の電極設計の最適化に貢献することが期待されます。

リチウムイオン電池に代わる蓄電デバイスとして、高い安全性と高エネルギー密度の両立が可能な全固体電池への注目が集まっており、世界中で研究開発が活発に進められています。中でも、日本国内でも豊富に産出され、高い理論容量を持つ硫黄を活物質に用いたSSLSBは、エネルギー安全保障の観点からも重要な次世代蓄電技術として注目されています。
しかし、現状のSSLSBは高速充放電が困難であり、さらに充放電サイクルを重ねると容量が顕著に低下するという課題があり、実用化には至っていませんでした。これらの課題を克服するには、電池内部で充放電反応がどのように起こるのか、そして何がそれを妨げているのかを明らかにする必要があります。これまでのところ、電気化学インピーダンス分光法などの電気化学測定により反応の解析が行われてきましたが、こうした手法では電極全体の平均情報しか得られないため、電極内部のどこで、どのように反応が進行しているかを知ることができませんでした。そのため、SSLSBの性能向上を阻む本質的なボトルネックの所在は未解明のままでした。

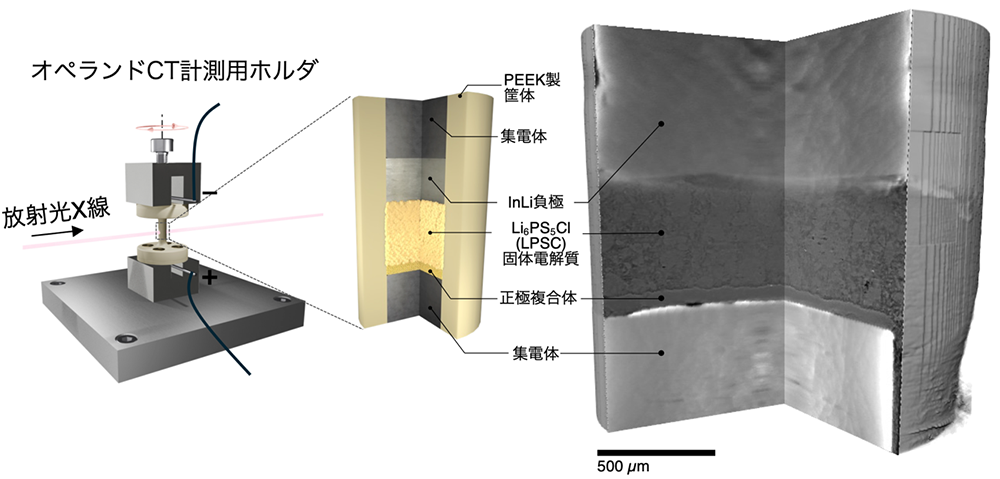

本研究では、大型放射光施設SPring-8のBL37XUで得られる高輝度なX線を用いたX線CTにより、SSLSB正極内部の充放電反応の空間分布を直接観察することに取り組みました。X線CTは、電池の内部構造を観察する強力な手法ですが、硫黄のような軽い元素のリチウム化^（注４）に伴うわずかなX線吸収量の変化を検出することは、一般に困難とされていました。本研究では、比較的低エネルギーの高輝度放射光X線と、独自に開発したオペランド（電池動作下）計測セルを組み合わせることで、この技術的課題を克服しました（図1）。これにより、安定したサイクル特性を示す、実用的な厚さの正極内部で、反応がどこでどの程度起きているかを厚み方向に沿って精密に測定することに成功しました。

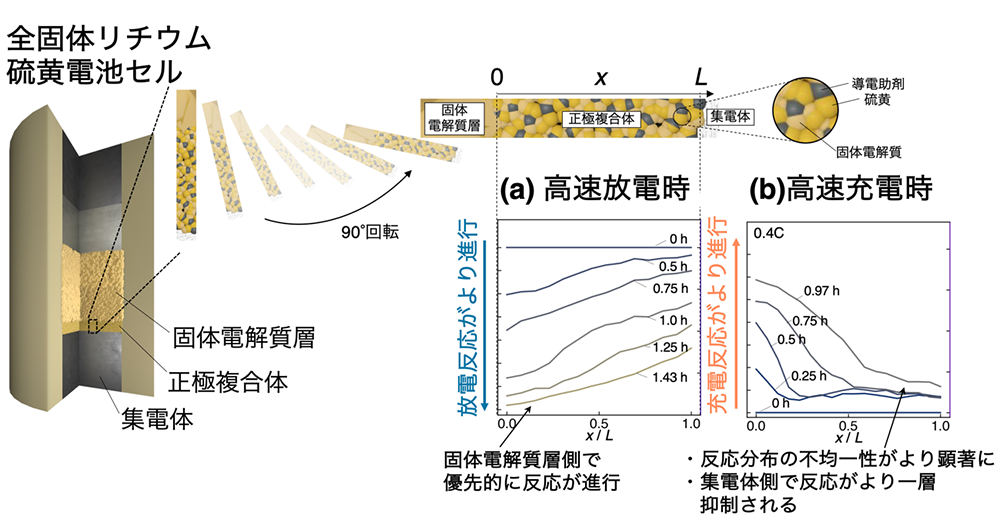

観察の結果、放電速度を上げると、リチウムイオンが供給される固体電解質層側で優先的に放電反応（硫黄のリチウム化）が進む一方で、反対側の集電体付近では反応が十分に進まないことが明らかになりました（図2(a)）。これは、高速放電時には、電極全体にリチウムイオンを行き渡らせることが困難になり、それが容量の低下につながっていることを示しています。従来、高速充放電時の性能低下は、硫黄自体がリチウムイオンと電子の両方を通しにくい性質を持つことが原因と考えられてきました。しかし本研究により、正極複合体内部のリチウムイオン伝導経路が入り組んでいて非効率的なことが、性能低下の重要な要因であることが実証されました。さらに重要な発見として、充電時には放電時よりも反応の不均一性が著しくなり、固体電解質側で充電反応（硫黄の脱リチウム化）が集中的に起こる一方で、集電体側では充電反応が一層起こりにくくなることが明らかになりました（図2(b)）。これは、充電後も集電体付近にリチウム化した硫黄が取り残されてしまうことを意味します。この充放電時の反応分布の非対称性によって、充電反応に使えないリチウム化硫黄が電極内に蓄積してしまうことが、安定した充放電サイクルを阻む大きな原因となっていることが明らかになりました。
充放電時の反応分布非対称性の原因を解明するため、差分進化アルゴリズム^（注５）を活用し、実験で得られた反応分布データから、正極複合体内の実効的なイオン伝導度を逆算しました。その結果、充電時にはこの値が放電時の約3分の1に低下することが明らかになり、この劣化が反応分布の非対称性を生み出す主要因であることが定量的に示されました。このように、本研究により、正極全体にリチウムイオンを行き渡らせる、巨視的なスケールでのイオン輸送が遅いことが、高速充放電と安定した充放電サイクルの両方を妨げる大きな要因であることが初めて明らかになりました。

本研究により、電池を動作させながら電極内部の反応分布を高解像度で観察する新しい手法が確立されました。これにより、従来の電気化学測定では得られなかった、電極内部のどこで、どのように反応が進行しているかという情報を直接取得することが可能になり、電池の性能を制限する要因をより正確に理解できるようになりました。この手法を用いて電池動作下で正極内部を観察することで、SSLSBの性能向上には、充電時にイオン輸送が劣化しないような固体電解質材料の開発や、電極全体に効率よくリチウムイオンを届けられる正極構造の設計が重要であることが明らかになりました。
本研究で開発した可視化手法は、SSLSBだけでなく、高容量や高出力が求められる様々な電池系に応用できます。また、観察された反応分布から実効イオン伝導度などの重要な輸送パラメータを導き出す解析手法は、電極設計を最適化するための具体的な指針を与えてくれます。電極内部のイオン輸送の遅さは、他の全固体電池でも共通して直面している課題であり、本研究で確立した手法は、全固体電池全般の性能向上に大きく貢献することが期待されます。

本研究は、国立研究開発法人科学技術振興機構(JST)戦略的創造研究推進事業 さきがけ(JPMJPR23J3)、同 未来社会創造事業(JPMJMI21G3)、同 革新的GX技術創出事業(GteX)(JPMJGX23S2)、同 先端国際共同研究推進事業(ASPIRE)(JPMJAP2419)、JSPS科研費(JP25H01958、JP23K26762)、豊田理化学研究所ライジングフェロー制度の支援を受けて行われました。X線CT測定はSPring-8（課題番号：2022A1444、2022A1424、2022B1542、2023A1433、2023A1408、2023B1175、2024A1458、2024A1438、2024B1351）にて実施されました。また、掲載論文は東北大学「令和7年度オープンアクセス推進のためのAPC支援事業」によりOpen Accessとなっています。

【用語説明】
